本质安全电缆对分布电容、分布电感有要求，限制了电缆中的储能（电缆也是储能元件）。本质安全电缆的使用是为了便于工程实施，在一定的距离之内使用具有认证的本质安全电缆，无需进行本质安全回路计算。因此项目中本质安全回路均采用本质安全电缆。这样就可以理解其实即使是本质安全回路也可以使用非本质安全电缆的条件是：在一定距离范围之内（这要根据电缆及回路中其他器件的参数而定）。

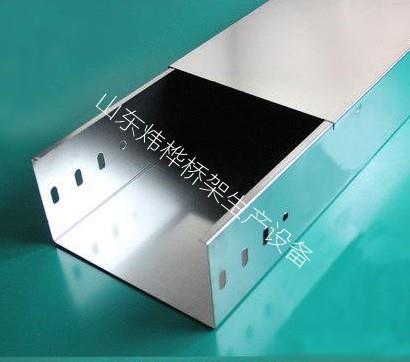

电缆桥架成型设备
“炜桦智能”是集设备制造、模具加工、技术开发于一体的综合性机械制造高科技民营企业，我公司致力于高精度冷弯型钢及各种非标型材结构研究、设计与开发，已成为建设部金属结构协会会员单位。
成型工艺
开卷——整平——夹送、冲孔——成型——定尺、切断——收料



电缆桥架生产设备主要参数


传动模式：对开系统
材料规格：Q235
生产速度：10-15m/min
切断方式：液压切断
电压参数：380，50Hz，3相
电气控制：PLC
驱动电机：变频电机驱动
钢带厚度：1-3mm
钢带宽度：100mm≤§≤1100mm mm
轧辊材质：Cr12 淬火HRC58°-62°
液压油型号：46#液压油
齿轮油型号：18#齿轮油
总电机功率：30KW
液压系统功率：5.5KW
承重钢带：5吨
主要轧辊数量：20
切断尺寸公差：≤ ±0.5mm（长≤3000mm）
切断模具材质： Cr12MoV
气源：0.5m³/Min；压力为0.7MPa


电缆桥架生产设备主要组成
槽式电缆桥架冷弯成型生产线由开卷机、ML-900整平机、伺服送料、液压冲孔、冲模、导向机架、成型主机、定尺切断、收料台和电器控制等部件组成。
“炜桦智能”提供的电缆桥架成型机为定制化设备，可根据客户的不同需求，集成生产所需的众多工艺，如自动换料机、切割和冲压系统，以及复杂的焊接、铆接、折弯、搬运和包装等系统。这些都将为提高生产能力带来巨大的附加值。其生产的冷弯成型生产线设备：轧制材料的材质包括冷轧钢带、热轧钢带、酸洗板（钢带）、彩钢板（钢带）、镀锌钢带和不锈钢带等；专业制造能处理0.2mm—12mm厚金属板材；生产出来的型材尺寸精度可以控制在0.05毫米以内.

炜桦冷弯坚持以诚信经营，质量为先，服务至上的宗旨，以实际行动，专业积累获得行业，权威机构和用户的认可，我们还将继续努力，以技术实力为保障，将高质量的产品，完善的服务奉献给社会和客户，定能为您提供满意的产品。

设备组成：开卷机、校平机、送料机、冲孔装置、剪板机、输送台、成型主机、收料台、电控系统

不锈钢电缆桥架成型机参数：
生产配置功率：50kw
成型功率：30kw
冲孔功率：18kw
开卷机选用型号：5吨
生产速度：0-15m/min（可调整）
生产需要人工：一人即可
切断公差：≤ ±0.2mm
使用材质：不锈钢
成型主机机架：方管焊接
电控系统：日本三菱PLC，三菱变频器
设备重量：45吨
